電路回路設計和空開和漏保選擇直接關系到后期居住舒適性和安全性。家用斷路器，只需要在三種參數上進行選擇，分別是——極數、附件和電流。我們一項一項的選，最后將選出來的三種參數綜合在一起，就是需要的斷路器完整參數了。

1.極數

家用空開只有兩種極數，1P和2P。1P的特點是只能斷開火線，且只對火線提供相應的保護。2P的特點是同時斷開零火線，對零火線提供保護。很顯然，2P斷路器更好一些。

但是一來2P斷路器的價格更高；二來2P斷路器的寬度太大，因此在狹窄的家用PZ30箱里，我們沒有辦法全部使用2P斷路器。一般只在兩個地方使用2P斷路器——主開關和各類插座回路（三孔插座回路）。其余均用1P斷路器。

2.附件

家用附件常見漏電保護器和過欠壓脫扣器。漏電保護器是必須使用的，過欠壓保護器視情況選擇，如果用電地區電壓不穩定，則需要在主開關安裝過欠壓保護器，以免對電器造成影響。

漏電保護器，需要安裝在所有的插座回路上。照明回路和主開關，不需要安裝漏電保護器。

3.電流

斷路器的電流，與負載和電線有關。家庭常用32A，20A和16A斷路器。在選擇斷路器電流時，首先計算插座數量，每一個三孔插座，需要16A或20A斷路器1個以及一組獨立的4平方電線；每5~7個五孔插座，需要20A或16A斷路器一個以及一組獨立的2.5平方電線——如果按照房間設計回路，應保證每個斷路器控制的插座不超過7個，如果超過，應增加回路數量。

照明回路使用1~2個16A或20A斷路器。主開關使用32A斷路器。

如果家庭內回路數量較多，比如別墅或農村自建房，可以考慮使用63A斷路器，但是要相應的增加線方。

斷路器的電流，寫作Cxx，代表xxA。

其他參數

斷路器的其他參數不需要我們選擇，只要了解即可。

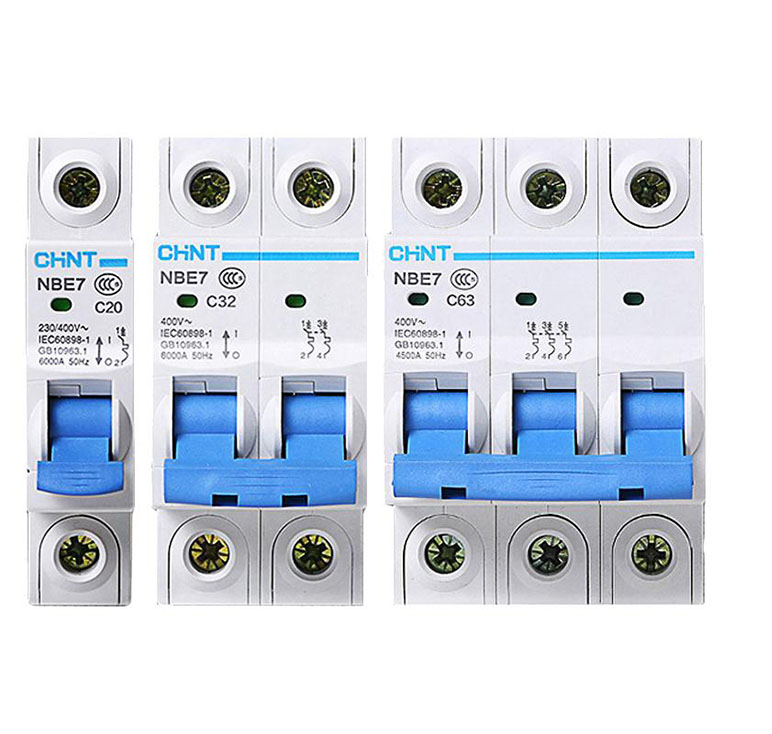

系列內容，多用DZ47系列，也有DZ47s，HDBE和NBE7等斷路器廠家自行生產的斷路器系列，用途都是一樣的。

框架等級，指的是斷路器能夠承受的較大電流。一般家用選擇與電流相同的框架等級即可，比如32A斷路器，就選框架等級為32A的?？蚣艿燃壱话銓懺趨岛竺?，也有不標注框架等級的，代表框架等級與額定電流相同。建議:1.將電源分日常生活電源和常開單獨電源。常開單獨電源主要供電監控、網絡、冰箱等需要長期供電電器。好處是旅游等幾天不在家時關閉日常工作電源，像監控等電器還是有電工作，滿足功能又保證用電安全，還節能。

2.空開和漏保選擇:柜機空調、廚房、衛生間、客臥插座回路都要配漏保，建議配獨立漏保，即是那個位置有漏電問題，不會造成其它位置插座無法使用。同時廚衛由于比較潮濕建議漏保使用2p+n。總閘使用2p空開，照明以及掛機空調都可以使用1p。

3.至于空開和漏保電流大小建議先規劃下家里要用多少電器，放那里，再核算每個回路需要多大線徑和電流。如果目前電器存在很多不確定，建議電路一定要先布管后穿線的施工方案，確保后面因電器增多功率增大好換電線。

4.空開和漏保品牌:像正泰、德力西等。

5.為了電壓穩定可以增加欠壓保護開關。

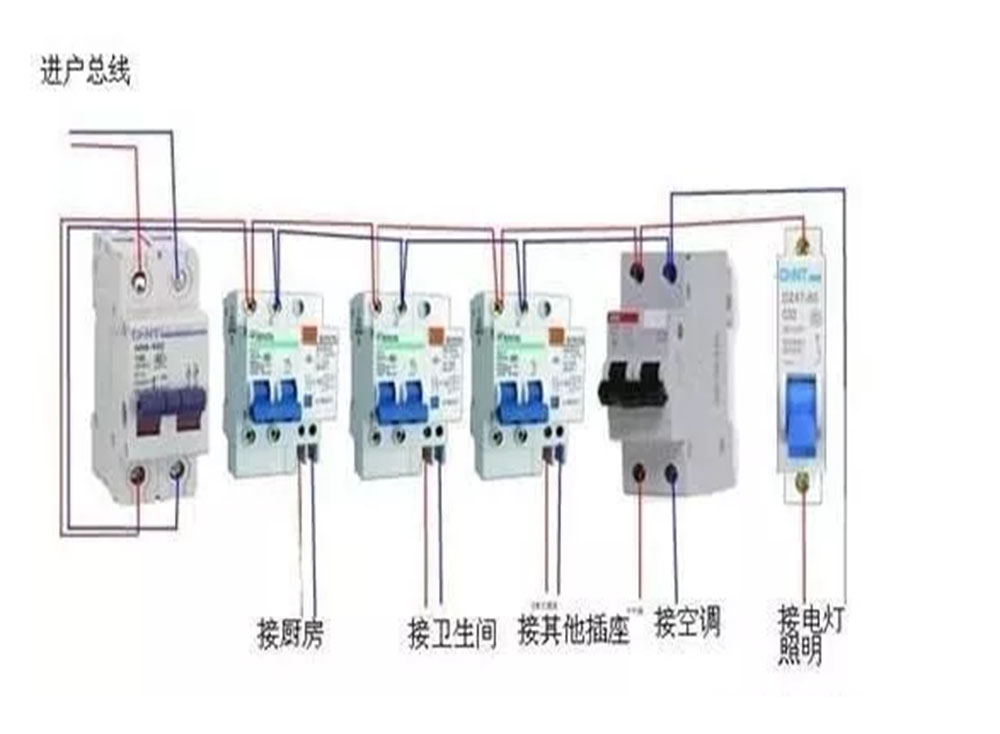

家用配電箱空氣開關接法

家庭配電箱接法要點

1、家庭配電箱分金屬外殼和塑料外殼兩種，有明裝式和暗裝式兩類，其箱體必須完好無缺。

2、家庭配電箱的箱體內接線匯流排應分別設立零線、保護接地線、相線，且要完好無損，具良好絕緣。

3、空氣開關的安裝座架應光潔無阻并有足夠的空間，應安裝在干燥、通風部位，且無妨礙物，方便使用。絕不能將配電箱安裝在箱體內，以防火災。

4、家庭配電箱配電箱不宜安裝過高，一般安裝標高為1.8米，以便操作；進配電箱的電管必須用鎖緊螺帽固定。

5、若家庭配電箱配電箱需開孔，孔的邊緣須平滑、光潔，配電箱埋入墻體時應垂直、水平，邊緣留5~6毫米的縫隙，配電箱內的接線應規則、整齊，端子螺絲必須緊固。

6、各回路進線必須有足夠長度，不得有接頭，安裝后標明各回路使用名稱，家庭配電箱安裝完成后須清理配電箱內的殘留物。

家庭配電箱接法介紹

1、明裝配電箱，配電箱安裝在墻上時，應采用開腳螺栓（脹管螺栓）固定，螺栓長度一般為埋入深度（75～150mm）、箱底板厚度、螺帽和墊圈的厚度之和，再加上5mm 左右的“出頭余量”。對于較小的配電箱，也可在安裝處預埋好木磚（按配電箱或配電板四角安裝孔的位置埋設），然后用木螺釘在木磚處固定配電箱或配電板。

2、暗裝配電箱，配電箱嵌入墻內安裝，在砌墻時預留孔洞應比配電箱的長和寬各大20mm 左右，預留的深度為配電箱厚度加上洞內壁抹灰的厚度。在圬埋配電箱時，箱體與墻之間填以混凝土即可把箱體固定住

3、配電箱應安裝牢固，橫平豎直，垂直偏差不應大于3mm；暗裝時，配電箱四周應無空隙，其面板四周邊緣應緊貼墻面，箱體與建筑物、構筑物接觸部分應涂防腐漆。

4、配電箱內裝設的螺旋式熔斷器，其電源線應接在中間觸點的端子上，負荷線應接在螺紋的端子上。這樣，在裝卸熔芯時不會觸電。瓷插式熔斷器應垂直安裝。

5、配電箱內的交流、直流或不同電壓等級的電源，應具有明顯的標志。照明配電箱內，應分別設置零線（N 線）和保護零線（PE 線）匯流排，零線和保護零線應在匯流排上連接，不得絞接，應有編號。

6、導線引出面板時，面板線孔應光滑無毛刺，金屬面板應裝設絕緣保護套。金屬殼配電箱外殼必須可靠接地（接零）。
